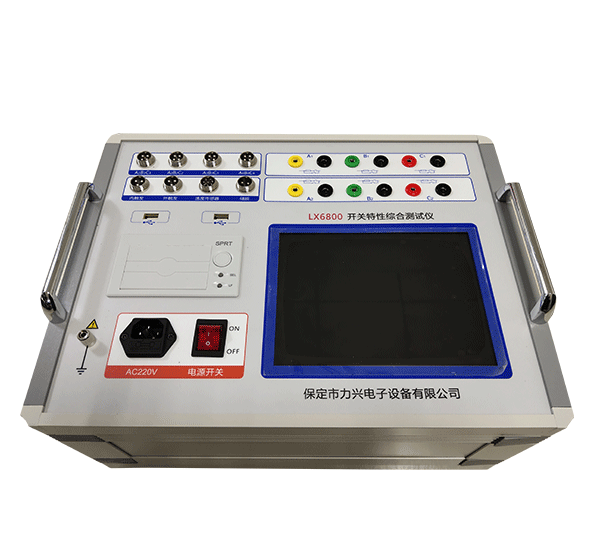

LX6800高壓開關特性綜合測試儀

LX6800 高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行
詳細介紹

LX6800 高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

功能介紹

8.4寸彩色大屏,windows操作系統,人性化操作界面,界面直觀,觸摸屏,便于現場操作人員使用。

高速熱敏打印機,方便現場打印測試數據。

機內集成式操作電源,無須現場二次電源,現場使用方便快捷??商峁〥C20~265V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

開關動作一次,得到所有數據及圖形。

主機可存儲六千組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。

配備U盤接口,可直接把數據保存到U盤,上傳到計算機進行分析、保存。

同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。

內含包絡線,通過多臺(2-10臺)開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。

內部抗干擾電路可滿足800KV變電站內可靠使用。


性能參數

時間測量

12 固有分閘(合閘)時間

分閘(合閘)相內不同期

分閘(合閘)相間不同期

合閘(分閘)彈跳時間(彈跳次數)

測試范圍:0.01ms~20s,分辨率:0.01ms,



測試范圍:20s~200s,分辨率:0.1ms,



200ms以內準確率:(0.05%t±0.1)ms




合閘電阻測量

3路固有分閘(合閘)時間

分閘(合閘)相內不同期

分閘(合閘)相間不同期

合閘電阻投入時間、電阻值


測量范圍

3010KΩ

分辨率0.

準確度:1%±2個字

重合閘測量

合分、分合、分合分

速度測量

剛分(剛合)

速度

指定時間段(行程段或角度段)

平均速度

測速范圍



1mm傳感器  0.0125.00m/s,

0.1mm傳感器 0.00120.0m/s

360°角度傳感器 1周波/ 0.25°

行程測量



動觸頭行程(行程)

接觸行程(開距

超行程

過沖行程、彈行程

行程傳感器

直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm

加速度傳感器測量范圍:0-600mm,分辨率:0.1mm

 360線傳感器:360о,測量范圍:0-1000mm,分辨率:0.1mm

直線傳感器:300mm,測量范圍:0-300mm分辨率:0.1mm(選配)

直線傳感器:500mm,測量范圍:0-500mm,分辨率:0.1mm(選配)

直線傳感器:1000mm測量范圍:0-1000mm,分辨率:0.1mm(選配)

激光傳感器測量范圍:0-300mm,分辨率:0.1mm(選配)

線圈電流測量范圍

040A,最小分辨率:0.01A。

儀器電源

AC/DC 220V ± 10%;50Hz ± 2%

內觸發電源

輸出DC5270V連續可調

輸出電流

220V電壓以下20A(短時)

外觸發

觸發電壓AC/DC10V300V,電流:120A(短時)

隔離開關測量范圍



電壓輸出:DC5270V(可調)

電源輸出時間:0.01-20秒(可設置)

斷口信號最大采集時間為200

可測斷口合、分閘時間、三相不同期、彈跳時間及次數

電壓輸出

DC5270V(可調)

主機體積

380×280×170mm

電源輸出時間

0.01-20秒(可設置)

使用環境

-20℃~+50℃

相對濕度

90%
