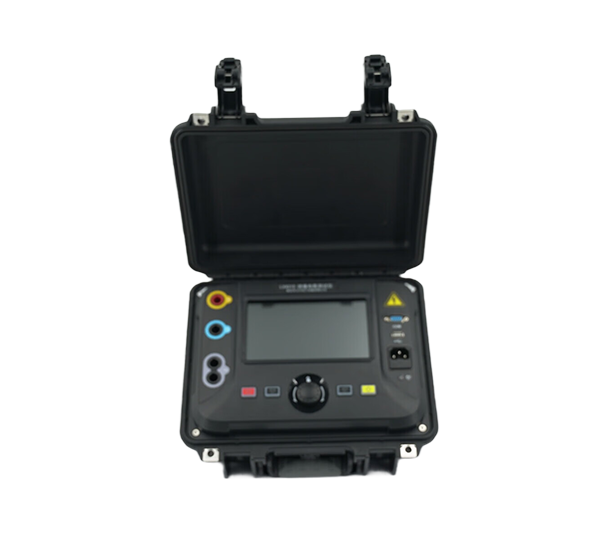

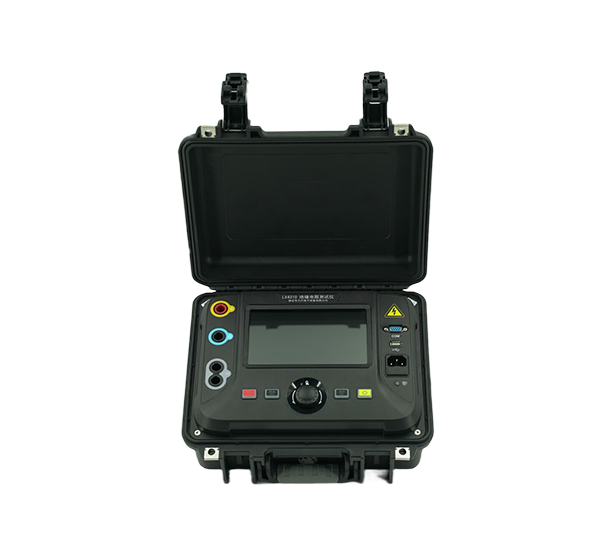

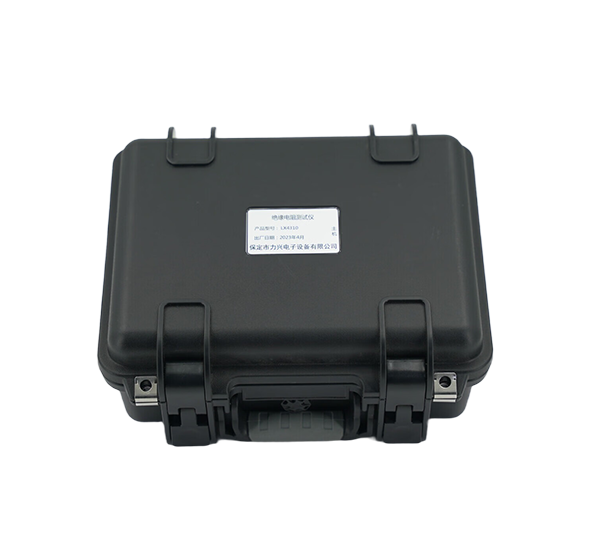

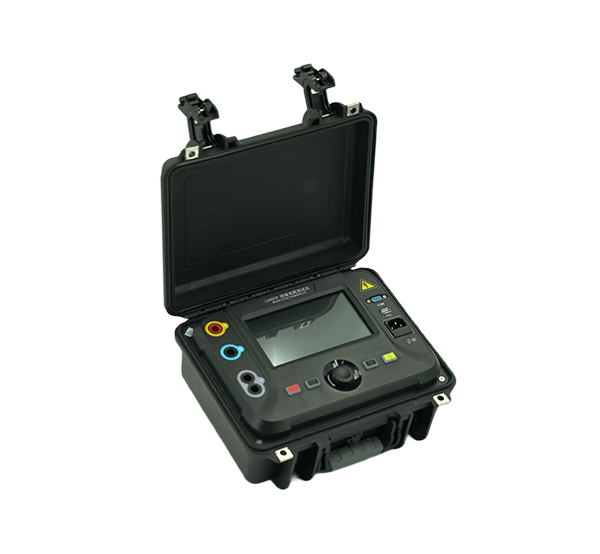

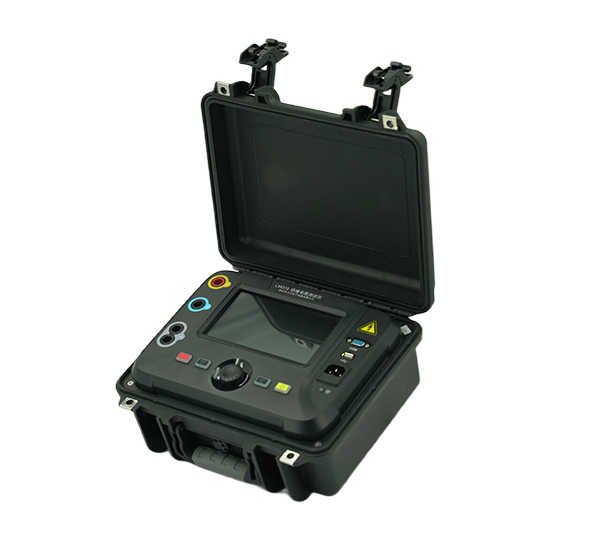

LX4312/4310/4305絕緣電阻測試儀

廣泛應用于變電站、發電廠的設備檢修，對變壓器、斷路器、電容器等進行絕緣電阻IR、吸收比DAR、極化指數PI、介質放電率DD的測量以及步進電壓測試SV。及時發現電氣設備絕緣是否存在整體受潮、整體劣化和貫穿性缺陷。
詳細介紹


功能介紹

? 采用全隔離電源方案，低壓電路（電池供電、人機交互操作電路）與高壓電路（數控高壓電源、信號采樣電路）完全電氣隔離；隔離電壓高達30kV，從而保證操作人員的安全。

? 采用工業級7寸彩色液晶屏，分辨率高達1024×600，可視角度85°，亮度400cd/m2；采用防爆玻璃的電容觸摸屏，操作手感良好，顯示屏堅固耐用。

? 具備帶彩色背光的單鍵飛梭功能 + 按鍵，給操作人員更好地操作體驗。

? LX4312具備8個電壓量程：

100V、250V、500V、1000V、2500V、5000V、10000V、12000V。

LX4310具備7個電壓量程：

100V、250V、500V、1000V、2500V、5000V、10000V

LX4305具備6個電壓量程：

100V、250V、500V、1000V、2500V、5000V。

自定義電壓模式50V～12000V（LX4312）、50V～10000V（LX4310）、50V～5000V（LX4305）連續可調，步進電壓10V。

? 最大輸出短路電流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可調。

? 最大連續輸出功率25W（LX4305）、55W（LX4310）、67W（LX4312）。

? 具備獨立放電電路，測試完成后可對試品快速放電。

? 具備試品擊穿保護功能及燃弧模式；可持續工作在擊穿燃弧模式，以便于定位絕緣薄弱點位置。

? 具備絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試功能。

? 支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。

? 具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。

? 具備電纜長度測量功能。

? 具備可控硬件濾波器及軟件濾波器，大大提高儀器的抗干擾性能。

? 具備絕緣電阻、電壓、電流隨時間變化曲線顯示及記錄功能；測試人員可以在測試過程中根據這些波形及數據快速評估試品絕緣情況。（研發中，敬請期待。可用優盤升級儀器固件）

? 各種測試模式下的測試時間獨立保存互不影響，便于下次使用。

? 具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。

? 具備優盤存儲功能，可批量將測試數據導出至優盤；且支持通過優盤升級主控固件和高壓電源固件功能。

? 具備RS232（可選RS485）通訊接口。

? 具備藍牙通訊功能。

? 內置大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態。

可選配GPS定位及校時功能，支持GPS及北斗導航系統。


性能參數

絕緣電阻測量，測試電壓5kV：

阻值范圍

分辨率

0～9.99kΩ

0.01kΩ

10.0～99.9kΩ

0.1kΩ

100～999kΩ

1kΩ

1.00～9.99MΩ

10kΩ

10.0～99.9MΩ

100kΩ

100～999MΩ

1MΩ

1.00～9.99GΩ

10MΩ

10.0～99.9GΩ

100MΩ

100～999GΩ

1GΩ

1.00～9.99TΩ

10GΩ

10.0～20.0TΩ @10kV @12kV

100GΩ


各測試電壓下，電阻測試精度與滿量程電阻的關系

阻值范圍

精度


±5%


±20%

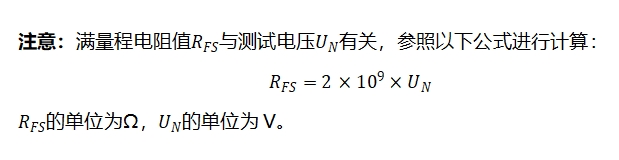

各測試電壓對應的滿量程電阻值

測試電壓


100V

200GΩ

250V

500GΩ

500V

1.00TΩ

1000V

2.00TΩ

2500V

5.00TΩ

5000V

10.0TΩ

10000V

20.0TΩ

12000V

20.0TΩ

測試時間

設置范圍

10秒～99分鐘可調

測試電源

固定測試電壓

LX4305：100V、250V、500V、1000V、2500V、5000V

LX4310：100V、250V、500V、1000V、2500V、5000V、10000V

LX4312：100V、250V、500V、1000V、2500V、5000V、10000V、12000V

自定義測試電壓

LX4305：50V～5000V

LX4310：50V～10000V

LX4312：50V～12000V

最小步進電壓10V，使用單鍵飛梭控制時，步進電壓值隨飛梭轉速自動在10V、100V、200V之間切換，轉速高步進電壓值高。

電壓輸出精度

0%～+10%

短路電流

1mA～6mA，可調，步進1mA

短路電流精度

±5%

連續輸出功率

LX4305：25W

LX4310：55W

LX4312：67W

電壓表

測量范圍

AC/DC 10V～660V，±(2%+3個字)

交流電壓頻率

25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz

輸出電壓測量

精度

±(2%+3個字)

電容量測量

測量范圍

10nF～25uF，測試電壓≥100V

精度

±10%±5nF

電容試品放電速率

放電速率

從5kV(10kV、12kV)至50V， ≤0.47s/uF

使用條件及外形

交流電源

85～264Vrms，50/60Hz，65VA

內置電池

16.8V，4400mAH鋰電池

內置充電器

16.8V 2.3A

電池續航時間

LX4305： 5kV@100MΩ負載，約6小時

LX4310：10kV@100MΩ負載，約5小時

LX4312：12kV@100MΩ負載，約4小時

外形尺寸

320mm（長）×270mm（寬）×150mm（高）

重量

3.9kg

使用溫度

-10℃～50℃

相對濕度

＜90%，不結露
